LZZB8-20型电流互感器
一、概述
本型电流互感器为环氧树脂浇注绝缘全封闭支柱式产品,适用于额定频率50Hz或60Hz、额定电压20kV及以下的电力系统中,作电能计量、电流测量和继电保护用。本产品符合IEC44-1及GB1208《电流互感器》标准。
二、结构简介
本系列电流互感器为环氧树脂浇注绝缘全封闭支柱式结构,耐污染及潮湿,适宜于任何位置、任意方向安装。单变比一次绕组为固定式;双变比一次绕组采用串、并联,改变一次接线方式,可得到两种电流比。见图示,串联时为100/5A,并联时为200/5A。
三、技术参数
1、额定绝缘水平:24/65/125kV
2、额定二次电流:

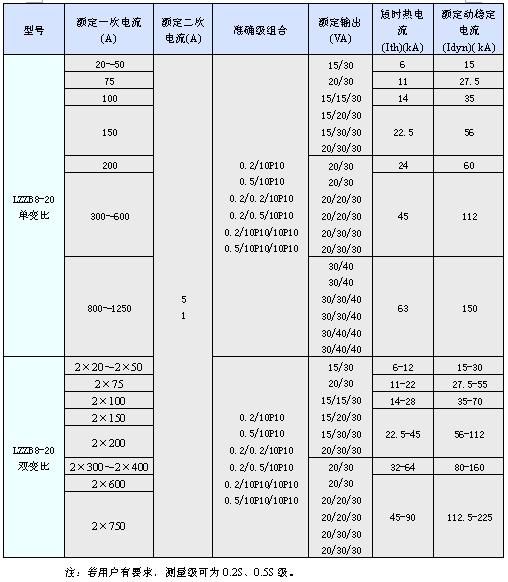

3、额定一次电流、准确级组合、额定输出及动、热稳定电流见表
4、局部放电水平符合GB1208《电流互感器》标准。
5、污秽等级:Ⅱ级。
